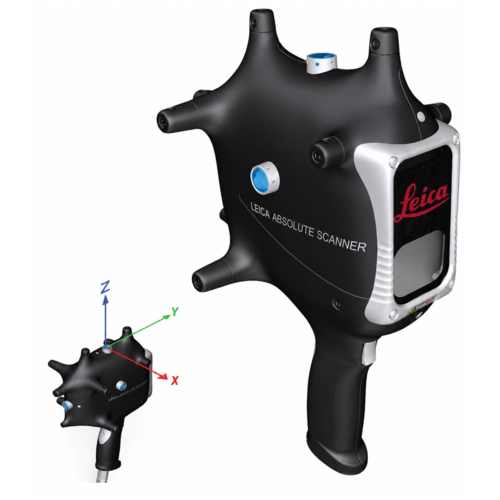

LEICA 雷射追蹤儀掃描器

HEXAGON 結合Leica絕對跟蹤儀AT960獨特的六自由度(6Dof)測量能力, 在60m的測量直徑範圍內提供絕對精度, 應用便攜鐳射掃描技術記錄點雲資料, 即使在光亮的金屬或黑暗的表面也能提取詳細的尺寸資料, 並且不受周圍光線變化的影響。為複雜工件的掃描和全自動機器人檢測系統提供更高性能, 實現 “檢測和驗證”, “逆向工程” 這兩類應用。
基於獲得專利的“飛點”技術,LAS對自由表面檢測具有卓越的表現, 自動調整鐳射強度適應工件表面, 而無需使用者干預, 一次通過完成測量過程。
LAS可被鐳射跟蹤儀自動識別, 實現反射球、T-Probe和掃描測量的無縫切換, 用戶可通過點擊主按鈕輕鬆切換預設的掃描模式, 對工件的不同區域進行掃描。
指示燈和觸覺、聽覺、視覺回饋人性化設計, 使得沒有經驗的操作者也可以應用自如。
IP50防護等級保證嚴苛環境下的穩定性與可靠性, RDS軟體介面與海克斯康便攜測量關節臂共用,操作員可以利用現有知識進行系統的檢查、補償和校驗。

Leica 絕對掃描測頭LAS 尺寸 / 重量 : 300 × 201×140mm / 0.94kg
標準工作距離: 180mm ± 40 mm
最大掃描寬度(標準工作距離): 220 mm
最大取樣速率: 150 000 pts/sec
最大線頻率: 100 Hz
最小點密度(基於標準操作距離): 0.013 mm
掃描測頭 / 控制器IP等級: IP50 (IEC 60529) / IP30 (IEC 60529)

LAS-20-8 & Leica T-Scan 5系統精度
空間長度測量不確定度(2 sigma):
U=±60μm(<8.5米情況下), U1=±26μm+4μm/m(>8.5米情況下)
球半徑測量不確定度(2 sigma):
UR=±50μm(<8.5米情況下), UR=±16μm+4μm/m(>8.5米情況下)
平面測量不確定度(2 sigma): Up=±80μm+3 μm/m

---
